M-271: замена цепи

 М271.9 - рядная алюминиевая "четвёрка", с двумя распредвалами и 4-мя клапанами на цилиндр ( 16V DOHC ) пришедшая на смену очень удачному мотору М111.
 Последующая модернизация дв-ля 271.9 ( компрессорный ) привела к появлению дв-ля 271.8 ( или 271 ЕVO ), в котором применён непосредственный впрыск топлива ( заводское обозначение CGI ) и турбонаддув вместо механического нагнетателя.
 Все двигатели имеют одинаковый рабочий объём 1796 куб. см., а различные модельные обозначения , напр. С-180, С-200 и 230 - ни что иное, как маркетинговый ход.
 В варианте R-271.9, мощность двигателя повышается за счёт давления наддува, а не за счёт увеличения объёма дв-ля.
Блок цилиндров - алюминиевый, с "залитыми" в него чугунными гильзами.
Клапанная крышка - пластиковая, катушки зажигания и большая часть "моторного" жгута смонтирована на ней.

Внимание!
Снимая верхнюю декоративную пластиковую крышку, будьте осторожны - она крепится к клапанной крышке посредством 4-х пластиковых "штырей", входящих в соотв. фиксирующие гнёзда. Штыри ломаются "на раз", иногда выламывая и часть верней крышки!

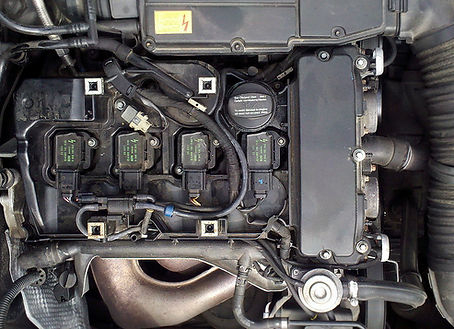

Расположение проводки на корпусе клапанной крышки:



К сожалению, тенденция снижения надёжности у более современных двигателей, не обошла стороной и М271.Пожалуй, самый откровенный дебилизм конструкторов - использование на компрессорном моторе с 2-мя распредвалами однорядной облегченной "безроликовой" цепи.Растяжение цепи обычно проявляется уже к пробегу 70-100000. Как обычно, на слух это проявляется шумами и "постукиванием" при холодном пуске. При повторном пуске эти шумы обычно не повторяются.Покупая машину, не верьте байкам продавца, что, типа, "это натяжитель набирает масло и, мол, всё нормально" - это как раз совершенно не нормально. Увы - цепь рвёт "на раз", клапана загибает и слизывает весьма недешевые звёздочки распредвалов ( на R-271 применена бесступенчатая регулировка фаз газораспределения - центробежный исполнительный механизмом доворота распредвала смонтирован в звёздочках ).

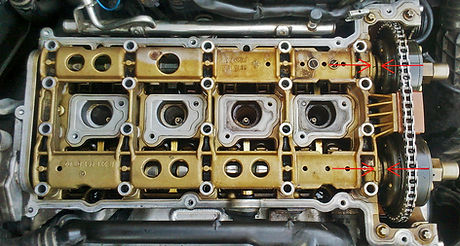

Итак, меняем цепь.Отсоединяем проводку ( наиболее тяжело добраться до разъёма на генераторе ), отводим в сторону моторный жгут, снимаем катушки зажигания и, наконец, клапанную крышку. Метки.На М271 всё просто и понятно:- Коленвал ставим "традиционно" в OТ. ( для удобного доступа необходимо снять воздушный ресивер ).- Метки на распредвалах также отлично видны - они должны точно соответствовать "стрелкам" на верхней постели распредвалов.- Уравновешивающий механизм Ланчестера ( LANCHESTER BALANCER ) с 2-мя балансирными валами приводится в движение собственной цепью и к цепи ГРМ никакого отношения не имеет!

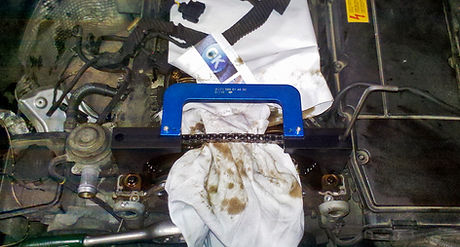

Если вас имеется спецприспособление 271 589 01 40 00 для замены цепи, то работа никаких особых сложностей не доставляет. Можно даже не выкручивать натяжитель, хотя, конечно же, при замене цепи его предписано также заменить на новый.Вам понадобятся две длинные головки на 27 для одновременного вращения распредвалов и помощник, который будет это вращение осуществлять.

Если такого приспособления нет, я-бы рекомендовал снять генератор ( в отличии от более "ранних" моторов, он крептся не 2-мя "сквозными" болтами, а 4-мя болтами приворачивается сбоку к двигателю ) и выкрутить натяжитель.Натяжитель расположен в нижней части передней крышки - на М271 башмак натяжителя, в отличие от М111 и других, более "ранних" моторов, имеет ось сверху, а не снизу - т.е., в сравнении с М111, он, грубо говоря, "висит вниз".Натяжитель безступенчатый и работает только за счёт давления масла!Затем, всё как обычно - "вскрывается" звено старой цепи, к её левому концу прицепляется новая цепь и аккуратно протаскивается путём вращения коленвала.Одновременно, необходимо поворачивать и удерживать распредвалы от перескакивания ( прижимать по направлению друг к другу ).Крайне рекомендую заранее приобрести пластиковую накладку верхнего успокоителя ( A 271 052 04 16 ) - ломается часто, а стоит копейки - лучше иметь "про запас".После расклёпывания ремонтного звена на новой цепи, необходимо "провернуть" двигатель за шкив коленвала и проверить метки! Ещё одна беда мотора М271, особенно, более "ранних" выпусков - засмоливание и зависание выпускных клапанов. Дефект характерен для двигателей с номером до 30 677 695. К сожалению, гарантированно этот дефект лечится только заменой пружин на "удлиннённые" A 271 053 05 20.Симптомы - двигатель теряет мощность, работает неровно, загорается лампа Check Engine. Обычно, всё это происходит на скорости. Конечно, прежде чем предпринимать какие-либо действия, необходимо считать коды неисправностей.Другое дело, что записанные в память ЭБУ "пропуски зажигания" могут быть вызваны целым рядом причин, а не вышеописанным дефектом. Точно определить засмоливание штоков можно, к сожалению, только при помощи эндоскопа.По опыту эксплоатации, иногда проблему можно попытаться решить "малой кровью" - сбросить ошибки и дать машине "просраться", двигаясь не менее 10 мин. с оборотами дв-ля не ниже 4000. Также рекомендуется использование оригинальной присадки к топливу A 000 989 25 45 12 ( торговая марка Keropur 3131 S45 N ). Если эти "мероприятия" помогли, небходимо заменить маслосъёмные колпачки ( все ) и клапанные пружины выпускных клапанов. Стоимомость новых пружин, на удивление, не особо велика. Кстати, колпачки "дубеют" уже на пробегах около 200000 км. Операция по их замене (равно, как и по замене пружин ) достаточно кропотлива, но вполне осуществима самостоятельно.

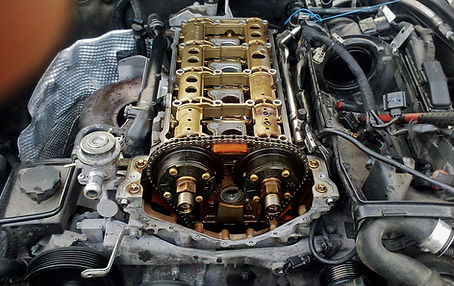

 Для доступа к клапанным пружинам и, соотв., колпачкам, необходимо снять верхнюю крышку постели распредвалов, а также сами валы. Для этого необходимо выкрутить наяжитель и, предварительно подвязав, снять цепь со звёздочек. Вынимая распредвалы ( Е - впускной, A - выпускной ), следует обратить особое внимание на выпускной вал - его задний фланец приводит в действие вакуумный насос.

Сняв распредвалы, вы получаете доступ к рокерам.
Гидрокомпенсаторы ( A 642 050 00 80 ) расположены в корпусе ГБЦ, а не в самом рокере. Рокер одним концом нащёлкивается на гидрокомпенсатор, а другим давит на клапан. Ролик, расположенный примерно посередине рокера, "контактирует" с соответсвующим кулачком распредвала. Рокер просто снимается вверх.

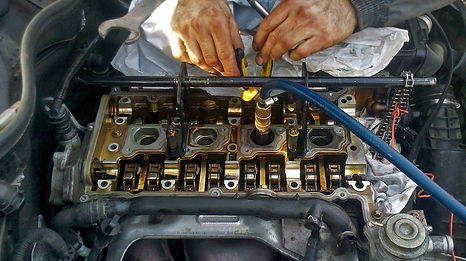

Сняв рокера, вы получаете доступ к клапанным пружинам.
Маслосъёмные колпачки - самые обычные ( A 612 050 00 58 ), идентичны моторам R-111, 112, 104 и т.д.

После замены колпачков и пружин, устанавливаем на место рокера и распредвалы, ставим и протягиваем верхнюю крышку постели, устанавливаем цепь, натяжитель и всё окончательно собираем.

Не забываем сбросить адаптации!
Удачи!









В статье использованны материалы сайта http://www.w201club.com
